● DC~15 MHz 带宽
● 最大可测量 500 A 电流
● 采用磁通门传感技术，低漂移
● 扩展的工作范围， 适用于大电流、高频测量
● 标准 BNC 输出， 适用于各类示波器

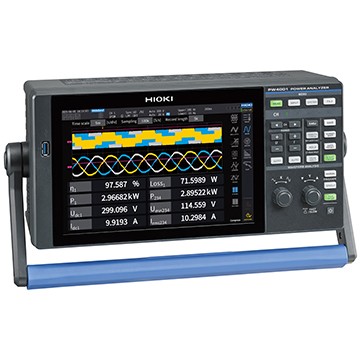

功率分析仪
电流探头 CT6705
可靠的电流波形，为大电流、高频设计决策提供有力支撑

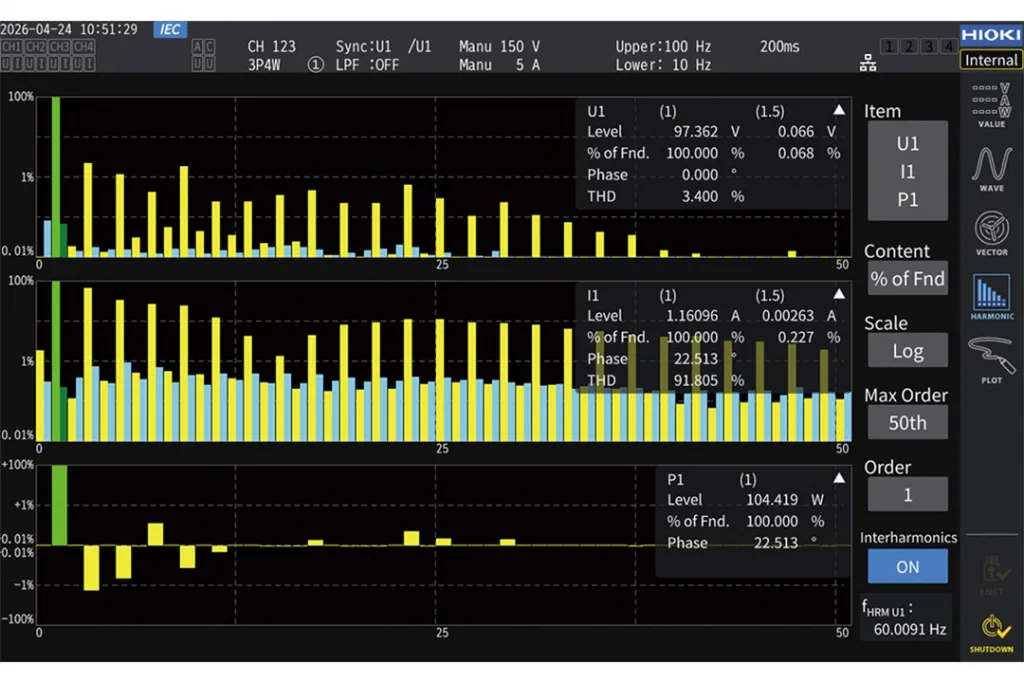

型号：PW9006CN
概要
以高稳定性捕捉高频电流波形
CT6704、CT6705是采用磁通门方式的新一代电流探头。即使在高频/大电流条件下也能抑制发热，实现更安全、稳定的波形观测。为支撑重要设计决策的电流波形观测提供可靠的保障。
更准确地捕捉高频电流波形
CT6704、CT6705是采用磁通门方式的新一代电流探头。即使在高频/大电流条件下也能抑制发热，实现更安全、稳定的波形观测。为支撑重要设计决策的电流波形观测提供可靠的保障。
抑制感应加热产生的发热
在不断发展的高速开关SiC/GaN 评估中，正确捕捉包含高速上升沿的电流波形至关重要。CT6704、CT6705 的宽频带性能，能够更可靠地对包含此类高频成分的波形进行观测。
扩大高频测量范围
通过热像仪观察高频、大电流条件下的发热比较
在高频电流的测量中，由于探头内部会产生感应加热，测量电流受到限制。因此，过大的输入可能会导致测试中的故障风险升高。CT6704、CT6705的设计大幅降低了这种感应加热，让评估人员能够更安全、更稳定地测量高频、大电流波形。
注：在相同条件下，对本机型与传统机型进行比较。图片为使用热像仪测量的结果。
即使在长时间测量期间也能保持波形稳定
抑制高频、大电流测量时的感应加热，可在更广泛的条件下安全使用。扩大降额条件下的实用区域，即使在严苛评估中也能放心测量。
不受示波器型号限制，灵活构建测量环境
同一款电流探头可以在不同品牌的示波器或研究/评估环境中通用。由于不限定于特定设备，因此能够提高设备运用的灵活性，有助于有效利用现有条件，构建高效的测量环境。
此外，在 HIOKI 的存储记录仪 MR6000 中，作为支持传感器供电的一体化 HIOKI 解决方案，可从波形观测到记录顺畅完成。
关于BBU负载波动测试的具体配置和应用案例，我们在产品手册中进行了详细介绍。
产品规格
基本参数
精度保证期一年
| 频率带宽 | DC~15MHz（-3dB） |
|---|---|
上升沿时间 | 23.3ns以下 |
| 噪声 | 25mA rms以下（使用带宽20MHz的测量仪器） |
| 最大额定电流 | 500A rms（DC，正弦波规定，在频率降额范围内） |
最大峰值电流 | ±800A peak（2秒以内） |
| 振幅精度 | ±0.5% rdg. ±1.0mV（DC，正弦波45~66Hz，0~200A rms） ±1% rdg.（DC，正弦波45~66Hz，200~400A peak） |
| 输出电压比率 | 0.01V/A（探头内部终端） |
| 可测导体 | 绝缘导体 |
| 可测导体直径 | φ 20mm |
| 电源 | ±12V±0.5V，8.1VA |
| 体积及重量 | 传感器：163W×67H×23Dmm 转接盒：45W×120H×26Dmm 重量：425g |
| 线长 | 传感器-转接盒之间：1700mm 转接盒-BNC之间：300mm 电源线：1000mm（电源插头：LEMO公司制造 FFA.0S.304.CLAC37Y） |
| 附件 | 使用说明书×1、便携箱×1 |
