浆料分析系统（分析软件：独立运行版）

Name: 浆料分析系统（分析软件：独立运行版）
Brand: 日置 HIOKI

对LIB电极浆料的电子传导性进行定量评估

● SA2634分析软件可以客观地定量评估锂离子电池（LiB）浆料的电子传导性，适用于电池研发人员和质量保证团队。
● 通过提供DCR、Rratio、Uniformity等定量指标，可以在不依赖主观评价的情况下快速识别具有优良电子传导性的浆料，从而优化研发流程和生产效率。这有助于生产出优质的电极片和电芯，缩短开发时间并提高产量。

立即询价 / 申请演示加入询价车

概要

提高液态锂离子电池（LiB）制造工艺的产量

影响锂离子电池（LiB）性能和产量的电极片质量评估已经得到广泛认可，但要进一步提升质量，必须重估上游浆料工艺并进行原因分析。

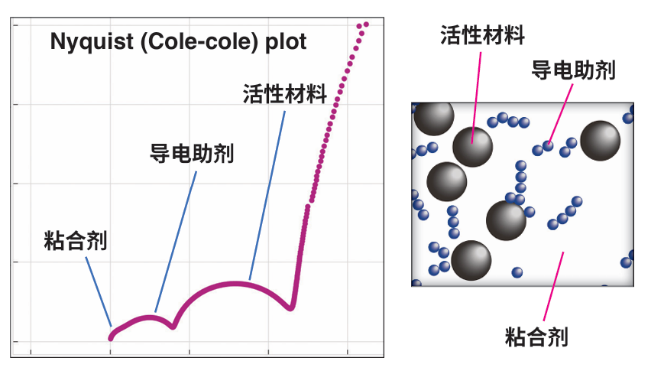

HIOKI的浆料分析系统可通过电极浆料的阻抗测量，使其电子传导性定量评估成为可能。由此可以比较和评估性能差异，为优化工艺提供依据。

为提高电芯、电极片质量而进行的浆料评估

要提高锂离子电池的性能和产量，高质量的电极片至关重要，而这取决于上游浆料工艺的优化。

SA2634使浆料的电子传导性定量评估成为可能，并通过数据驱动来洞察材料特性、配方、混合方式、混炼时间等因素。通过这种方法，研发人员可以缩短开发周期，QA经理可以确保质量的一致性。

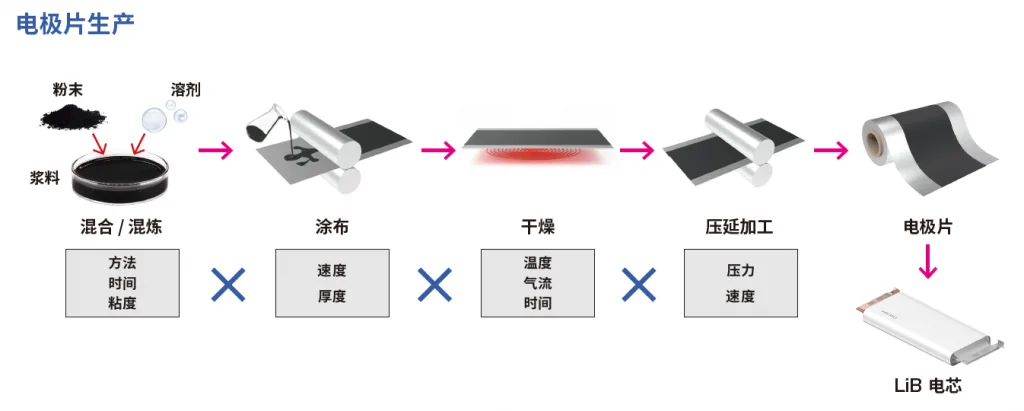

从粉末和溶剂到电极片，许多参数之间相互作用。

与电极片质量相关的参数非常复杂。量化浆料特性是提高电极片质量的关键。

使用少量且未经处理的原液进行评估

仅需1mL正极 / 负极浆料、导电膏进行评估（无需预处理）。

通过这种高效性，加速假设验证的研究过程。

阻抗测量

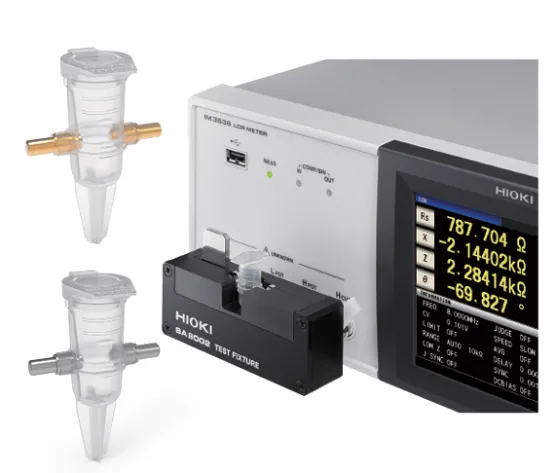

专用电极容器和测量夹具可显著降低测量噪声，确保高复现性的阻抗数据。

SA2634控制的频率扫描测量约1分钟即可完成，测量过程中浆料状态变化控制在最小。

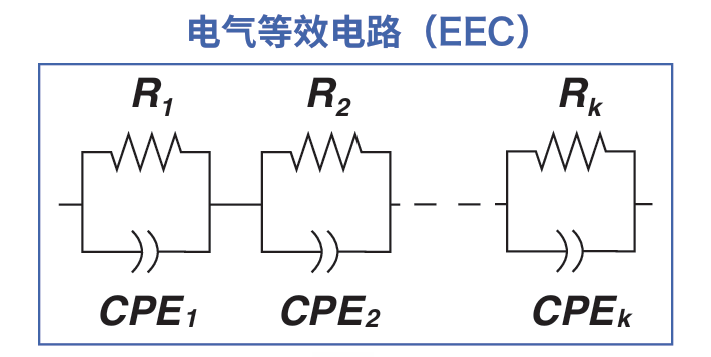

等效电路分析

SA2634将复杂的等效电路的创建和初始设定自动化，可同时处理最1000个文件。

如此，可以提高批处理效率，加快比较评估。无需具备深奥的分析知识即可将阻抗数据转换为电路参数。

定量化指标

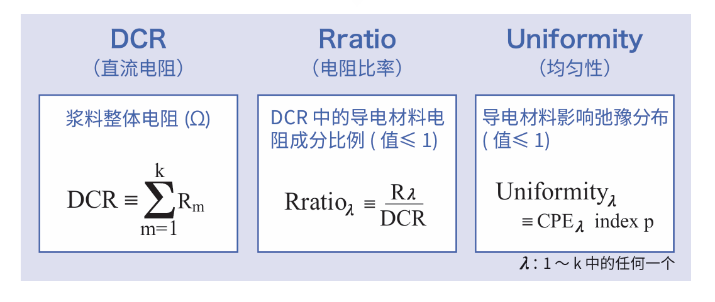

从分析结果中导出“DCR”、“Rratio”、“Uniformity” 这三个指标。

通过这些指标可实现定量评估。同时，它们也可作为部门间和合作公司之间的共通语言。

产品规格

分析软件SA2634

运行环境（PC）	操作系统：Windows 10，Windows 11 内存：8 GB以上存储空间：1 GB以上余量显示屏：建议分辨率1920 × 1080以上接口：USB 2.0 / 3.0，LAN .NET Framework：4.7.2及以上
可控设备	LCR测试仪IM3536
许可认证	认证方式：USB密钥（附件）
语言	英语，日语
测量	扫描频率设置4 Hz～8 MHz（连接IM3536时）测量信号电平10 mV～1 V（恒压CV模式）奈奎斯特图显示
分析	分析方式：阻抗数据的等效电路分析运算指标：DCR，各弛豫的Rratio，各弛豫的Uniformity

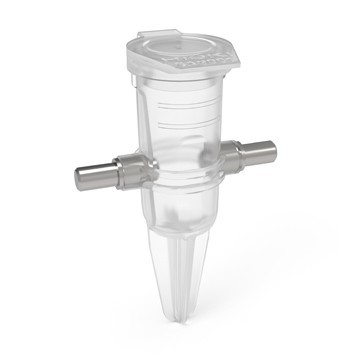

电极容器SA9001, SA9001-01

体积	约27W × 42H × 37D mm（含电极）
重量	约2.3 g
材质	容器：聚丙烯（PP），电极：黄铜（基材）
容量	约1 mL
电极针	直径（被测物接触部分）：3 mm ±0.1 mm 电极间隔：6 mm ±0.3 mm 电极表面处理：镀镍（SA9001），镀金（SA9001-01）
使用温湿度范围	23°C ±5°C，80% RH以下（无结露）
存放温湿度范围	−10°C～50°C，80% RH以下（无结露）
使用场所	室内，海拔高度不超过2000米
单位数量	50个

测量夹具 SA9002

可测量频率	DC ～ 10 MHz
可连接试样	电极容器SA9001
残留阻抗	短路时残留电阻200 mΩ以下（参考100 Hz时）电极间杂散电容0.2 pF以下（参考1 MHz时）
体积	约98W × 38H × 24D mm（不含突起物）
重量	约210 g
附件	补偿用短路板
