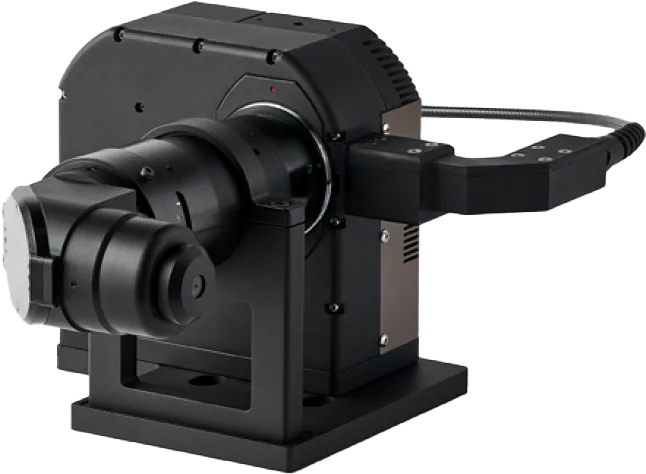

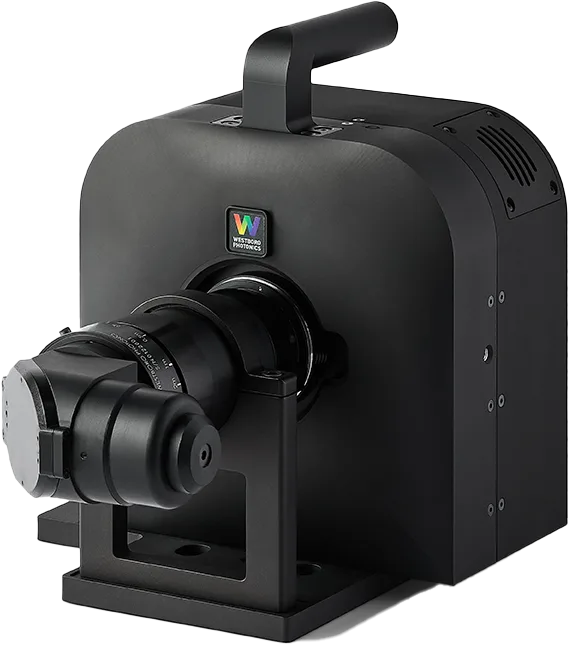

XR1 NED 镜头专为对角视场角（FOV）最高 73° 的 AR 显示器提供最佳成像性能而设计。

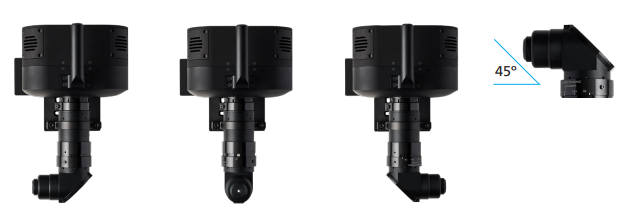

镜头靠近被测 NED 的一端刻意收窄呈锥形，使镜头入瞳（EP）定位于近眼显示器的出瞳处，保证测量的几何一致性。

NED 镜头兼容 WP5 与 WP6ES 成像色度计——两者均集成光谱辐射计，可实现最高精度的光谱标定与测量。

镜头前端设有可更换的外置入瞳，标准直径 1.5/2.0/3.0/4.0/5.0 mm，可按需定制尺寸。

所有 WP 成像系统均随附 Photometrica® 软件，提供表征显示性能所需的完整工具链。

镜头筒直径仅 56 mm，相对纤细，便于伸入头显测试工装。
