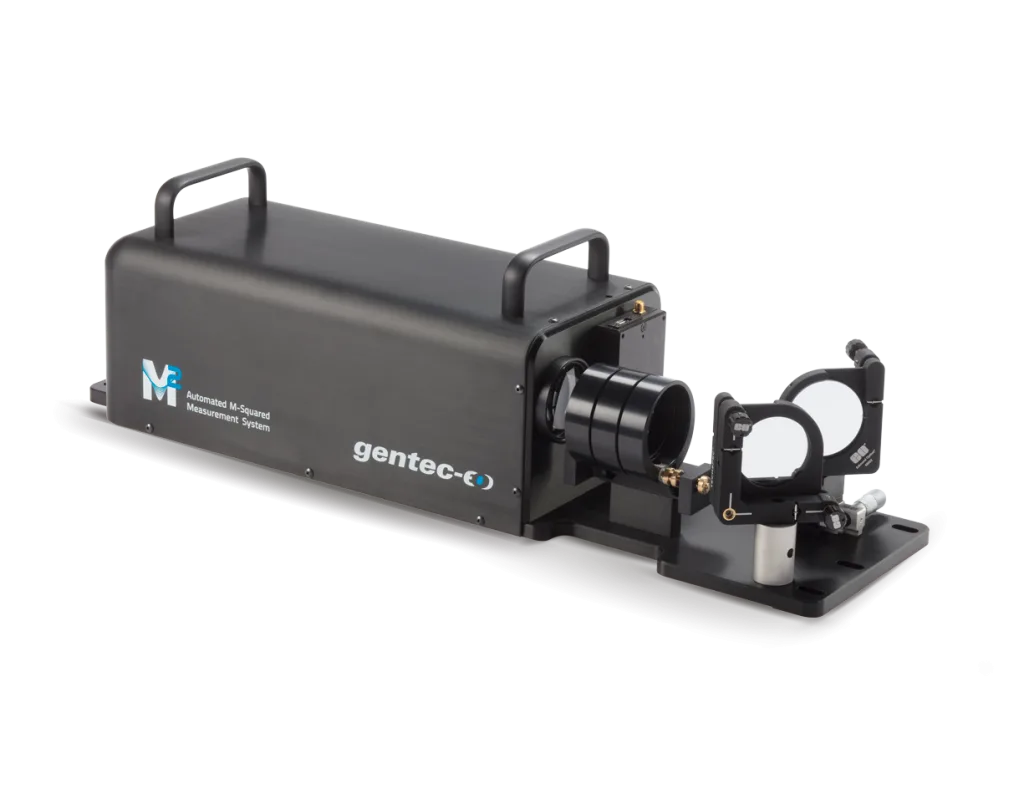

自动化 M² 测量系统。随附 BEAMAGE-4M、5 片透镜、3 片 ND 滤光片和 2 面外置光束导向镜。
新增：自动扫描
通过"RUN M2 SETUP"按钮，软件会自动定义新参数以实现更精确的 M² 测量。"ISO SCAN"数据集符合 ISO-11146 M² 测量标准，覆盖范围在 -3ZR 与 +3ZR 之间。
每次计算后自动设置都会更新，并参考最新测量的 Z0 和 ZR 值。
大口径
市场上唯一配备整套 50 mm 光学件的 M² 测量系统，传感器尺寸为 11.3 × 11.3 mm。
简易对准
随附两面光束导向镜，可快速轻松地将激光对准进入系统。内部反射镜已在出厂时校准，预设高度也简化了对准过程。
结构紧凑
低矮的巧妙机械结构使其易于安装在任何光学平台上。
符合 ISO 标准
计算完全符合 ISO 11146 和 13694 标准。
快速采集
使用 ROI 功能仅需 20 秒即可完成符合 ISO 标准的完整测量，全帧采集则不到一分钟。
灵活直观的软件
在易于操作的软件中，自动和手动设置均可用，即使自动扫描完成后也可添加或删除数据点。
MON-USB
P-LINK、S-LINK-2、M-LINK、Mach 系列、T-Rad 和 QUAD-4Track 的 USB 线缆。
PEL-#
Pelican 便携箱。提供多种尺寸，订购请联系我们。
BEAMAGE-4M
光束质量分析相机。4.2 百万像素高分辨率 CMOS 传感器，符合 ISO 标准测量。
M2-48V
BEAMAGE-M2 的 48 V 电源。
对准套件
带荧光卡片的 SM1 螺纹对准管，用于 BEAMAGE-M2 对准。
M2-LENSES
一套 5 片平凸透镜（焦距 f = 500、400、300、250 和 200 mm）。
M2-TOOLS
BEAMAGE-M2 的螺丝刀和内六角扳手。
Measurement capabilities | |
| Spectral range | 350 - 1100 nm |
| Minimum measurable beam | 55 μm |
| Included filter | 3 flip-mount attenuators for 8 levels of attenuation, from none to ND3.5 |
| Sensor technology | BEAMAGE-4M included |
| Effective aperture | Ø 48 mm optics, 11.3 x 11.3 mm sensor |
| Beam diameter range | 55 μm to 11.3 mm, at the sensor |
| Mechanical travel range | 200 mm |
| Effective optical path range | 400 mm |
| Lens focal length | 5 AR-coated lenses included: 200 mm, 250 mm, 300 mm, 400 mm and 500 mm |
| Typical M2 accuracy | ±5%, depending on the beam quality and optical configuration |
| Typical M2 repeatability | ±2%, depending on the beam quality and optical configuration |
| Applicable light sources | CW and pulsed |
| Typical measurement time | 45 sec with full-frame acquisition |
| Beam diameter definitions | D4σ (ISO compliant)1/e2 along crosshairs (13.5%)FWHM along crosshairs (50%)Custom (%) |
| Beam quality definitions | Laser beam quality: M2 (ISO-compliant)Beam Propagation factor: BPPWidth at waistWaist location and offsetDivergence angleRayleigh lengthAstigmatism |
Physical characteristics | |
| Dimensions | 172H x 193W x 602D mm |
| Weight | 6.6 kg |
