功率与能量测量 PC 接口。双通道，USB 与以太网输出。
可同时读取功率和能量
热电堆测功率，热释电和光电探测器测能量
可选 1 或 2 通道

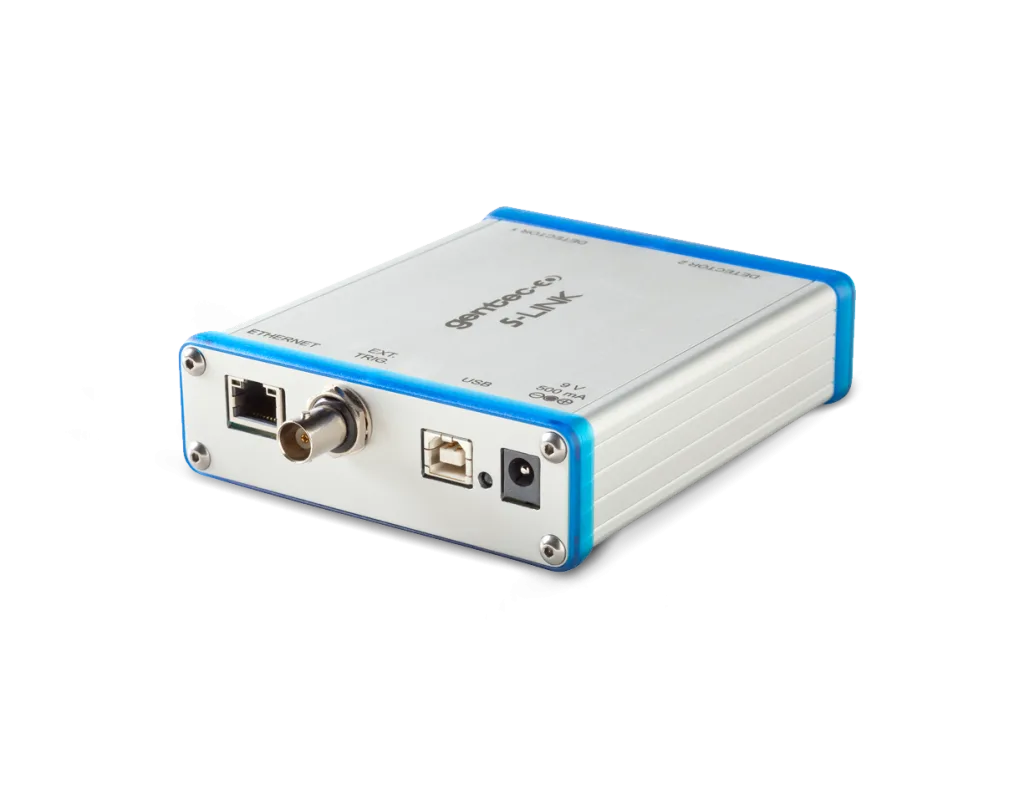

S-LINK-1 和 S-LINK-2 型号现已推出
基于 PC
通过随附软件连接到 PC
串行命令
所有版本均支持串行命令，让您完全掌控
最快数据传输速率
全部数据点以 10 kHz/通道直接传输到 PC
USB 或以太网
选择您偏好的通信端口。USB 版本由端口供电
外触发
每个型号标配 2.4 V 至 24 V 外触发
热电堆
平均功率与单发脉冲能量
光电探测器
脉冲能量
热释电
脉冲能量
MON-USB
P-LINK、S-LINK-2、M-LINK、Mach 系列、T-Rad 和 QUAD-4Track 的 USB 线缆。
标定
标定证书
以太网
2.1 m 以太网线缆
ETH-CROSS
2.1 m 以太网交叉线缆
Controller and GUI specifications | |
| Digital display size | Computer screen |
| Data display | Real time, ratio, line plot, histogram, statistics and 3D histogram |
| External trigger | 3-24 V @ 13 mA, optically isolated |
| Serial commands via | USB or Ethernet |
Power meter specifications | |
| Device accuracy | ±0.75 % for 10 % to full scale |
| Statistics | Current value, max, min, average, standard deviation, RMS & PTP stability, time |
| Response time | Current value, max, min, average, standard deviation, RMS & PTP stability, time |
Energy meter specifications | |
| Digital resolution | Normal Mode: Current scale/4096 |
| Device accuracy | ±1 % (<500 Hz)±2 % (500 Hz - 1.2 kHz)±3 % (1.2 - 6 kHz)±6 % (6 - 10 kHz) |
| Repetition rate1 | 10 kHz |
| Real-time data transfer2 | 10 kHz/Channel in normal mode, no missing point |
| Statistics | Current value, max, min, average, standard deviation, RMS & PTP stability, pulse #, repetition rate and average power |
Physical characteristics | |
| Dimensions | 106W x 34H x 147D mm |
| Weight | 0.424 kg |
