● 最高采样率1 ms
● 最大5ch测量
● 无线连接，轻松对应
概要

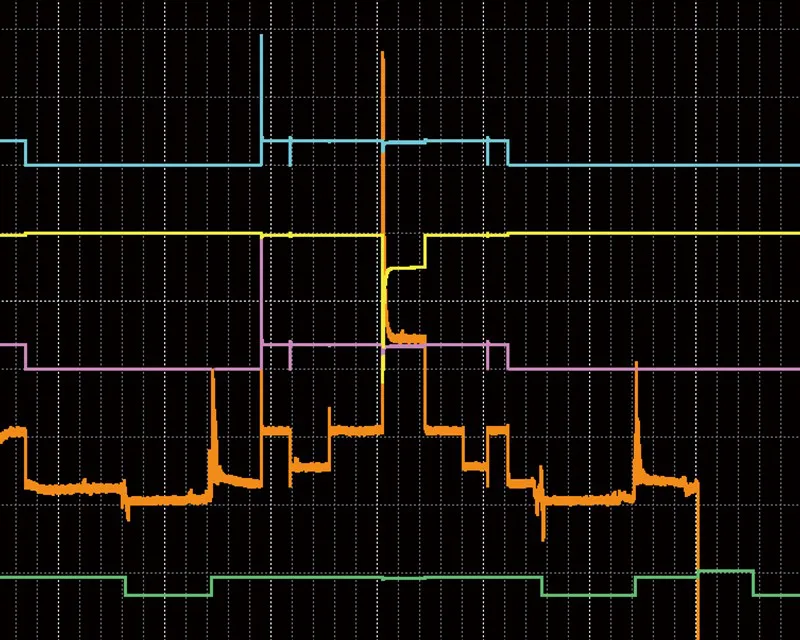

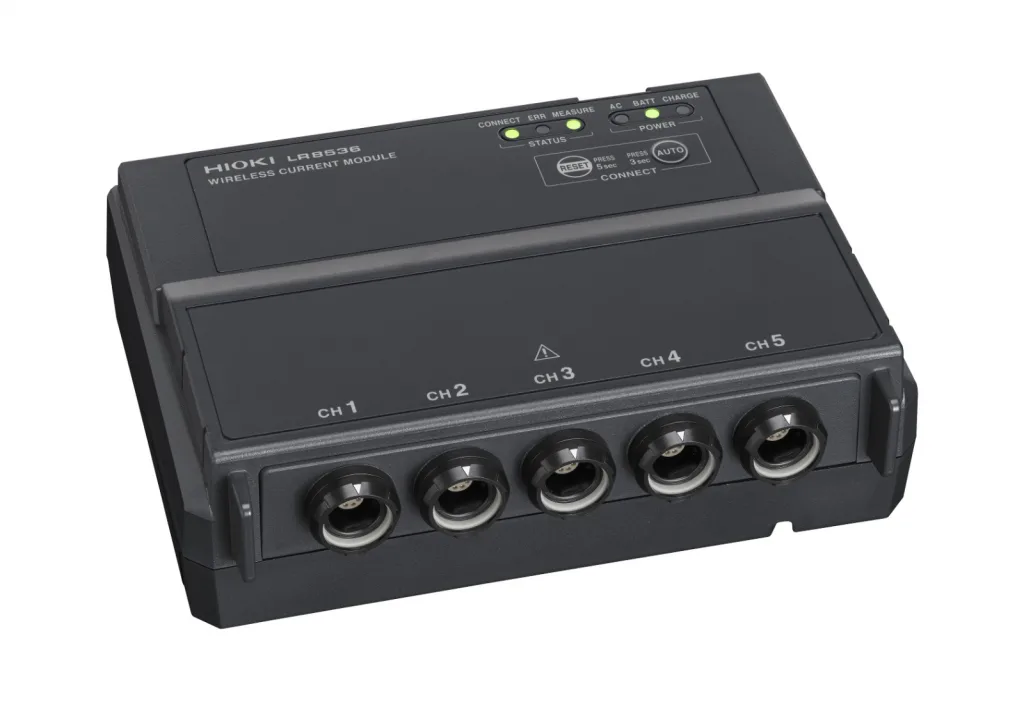

高速采样的电流测量模块
1个电流模块最多可支持5个传感器的接入，最快可用1 ms采样率同时对5个通道进行测量。瞬间的电流值变化也毫不遗漏。
采用电池驱动，实现长时间的测量
无线模块可依靠电池供电，持续运行超过1小时。即使长时间的测量也不用担心。
产品规格
基本参数（精度保证时间1年）
| 适配机型 | 数据采集仪LR8450-01（无线局域网（LAN）机型） |
|---|---|
| 使用温湿度范围 | -20℃～55℃, 80% rh 以下 (无结露) |
| 保存温湿度范围 | -20℃～60℃, 80% rh 以下 (无结露) |
| 抗震性 | JIS D 1601:1995 5.3(1), 1类: 汽车, 条件: 相当于A 类 |
| 输入通道数 | 5ch |
| 测量对象 | 电流（取决于选件的电流传感器） |
| 输入方式 | 电流传感器（HIOKI PL14） |
| 瞬时值响应时间 | 150 μs |
| 有效值频率特性 | DC～5 kHz |
| 有效值响应时间 | 0.8 s |
| 电流测量 | 200 mA, 2 A (CT7812) 500 mA, 5 A (CT7116) 2 A, 20 A (CT7822) 5 A , 50 A (CT7126) 100 A (CT7131, CT7731) 50 A, 500 A (CT7136, CT7736) 200 A, 2000 A (CT7742) 50 A, 500 A, 5000 A (CT7044, CT7045, CT7046) |
| 附件 | 无线LAN适配器Z3230, AC适配器Z1008 , 安装板, 使用说明书×1, 用于安装的螺丝×2, 盖板×5 |
可使用无线功能的国家（LR8536）
| 可使用无线功能的国家和地区 |
|---|
・LR8536无法单独测量。需要搭配数据采集仪LR8450-01。
・LR8536可以通过安装附件无线局域网适配器Z3230无线连接到LR8450-01。
・LR8450-01及各无线模块使用时请注意：需要基于每个国家或地区的法律或法规来使用无线电波。在授权的国家和地区之外使用该产品可能会涉及违法。
・可使用无线功能的国家请参考《规格表》。
选件
适配主机
AC/DC电流传感器
AC/DC电流传感器CT7812小型电流传感器 DC～100kHz、AC/DC 2 A、φ 5 mm
AC/DC电流传感器CT7822小型电流传感器DC～100kHz、AC/DC 20 A、φ 5 mm
AC/DC自动调零电流传感器 CT7742带宽：DC〜5kHz (-3dB)
额定测量电流：AC/DC 2000A
可测导体直径：φ55mm
AC/DC自动调零电流传感器 CT7736带宽：DC〜5kHz (-3dB)
额定测量电流：AC/DC 600A
可测导体直径：φ33mm
AC/DC自动调零电流传感器 CT7731带宽：DC〜5kHz (-3dB)
额定测量电流：AC/DC 100A
可测导体直径：φ33mm
AC电流传感器
AC泄漏电流传感器
