•卓越的低频特性和相位特性，可用于变频器控制设备的电流、功率测量中
•1Hz~100kH的宽频带，适用于谐波分析、FFT分析和观测波形
经济型传感器
钳式传感器9272-05
频率特性：1Hz〜100kHz (位相5Hz〜50kHz) 额定电流：AC 20A/200A 可测导体直径：φ46mm
概要
•卓越的低频特性和相位特性，可用于变频器控制设备的电流、功率测量中
•1Hz~100kH的宽频带，适用于谐波分析、FFT分析和观测波形※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
产品规格
基本参数（精度保证时间1年，调整后精度保证时间1年）
| 额定电流 | AC 20 A/200 A(切换选择) |
|---|---|
| 最大输入电流 | 20A量程：50Arms，200A量程：300Arms |
| 振幅/相位精度 | 振幅：±0.3 % rdg. ±0.01 % f.s.,相位： ±0.2°(45~66Hz) |
| 频率特性 | 1 Hz (±2 % rdg. ±0.1 % f.s.)～100 kHz (±30 % rdg. ±0.1 % f.s.) |
| 输出电压率 | 2V/20A或2V/200A ※本仪器的输出是通过传感器单元9555-10输出的AC+DC电压。 |
| 对地间最大额定电压 | AC 600 Vrms(CAT III) |
| 钳口直径 | 直径φ 46 mm以内 |
| 电源 | 可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电 |
| 额定功率 | 5VA以下（200A测量时） |
| 体积及重量 | 78 mmW x 188 mmH x 35 mmD, 430 g , 线长: 3 m |
| 附件 | 携带盒 9355 (1)，使用说明书（1），标签条（6） |
可组合的型号■9272-10 (-05)
适用型号/单元 | 9272-10 | 9272-05 |
|---|---|---|
功率分析仪PW8001 | △ （需要CT9900） | ○ |
功率分析仪PW3390 | △ （需要CT9900） | ○ |
功率分析仪3390 | ○ | △（需要CT9900） |
AC/DC功率计3193 | ○ | △（需要CT9900） |
电流单元8971 | △（需要9318） | △（需要9318、CT9900） |
F/V单元8940 | △（需要9318、9705） | △（需要9318、9705、CT9900） |
3CH电流单元U8977 | △（需要CT9900） | ○ |
选件
选件B
选件C
延长线CT99025m, 12pin - 12pin
转换线CT9901电流传感器连接器12pin - 10pin转换
选件D
转换线 9318转换电缆 9318 连接 9272至9279 和8940
标配附件
携带盒9355
选件A

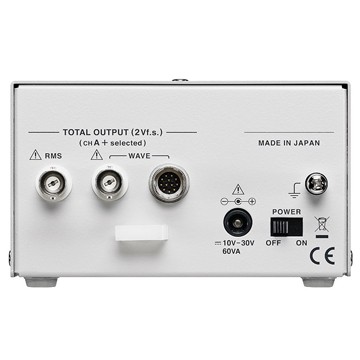

传感器单元CT9557单独使用电流传感器时的供电
4通道，计算功能，波形/RMS输出
传感器单元CT9556单独使用电流传感器时的供电
1通道，波形/RMS输出
传感器单元CT9555单独使用电流传感器时的供电
1通道，波形输出
连接线 L9217线两端为绝缘BNC接口，1.6m
连接线 9165适用于 9268/9269; BNC- BNC,1.5m长
