● 即使在发电过程中也能安全、准确地测量PV绝缘电阻
● 用于测量高压设备（变压器、线缆、马达等）的绝缘电阻
● 测试电压范围广：250 V~5 kV
● 测量范围广，最大10 TΩ
● 绝缘判断指数的自动计算和显示
● 减少手写记录工作的数据存储功能
● 通讯选项：无线和 USB 兼容
● 小型轻量，标配符合IP65的硬盒
绝缘电阻表

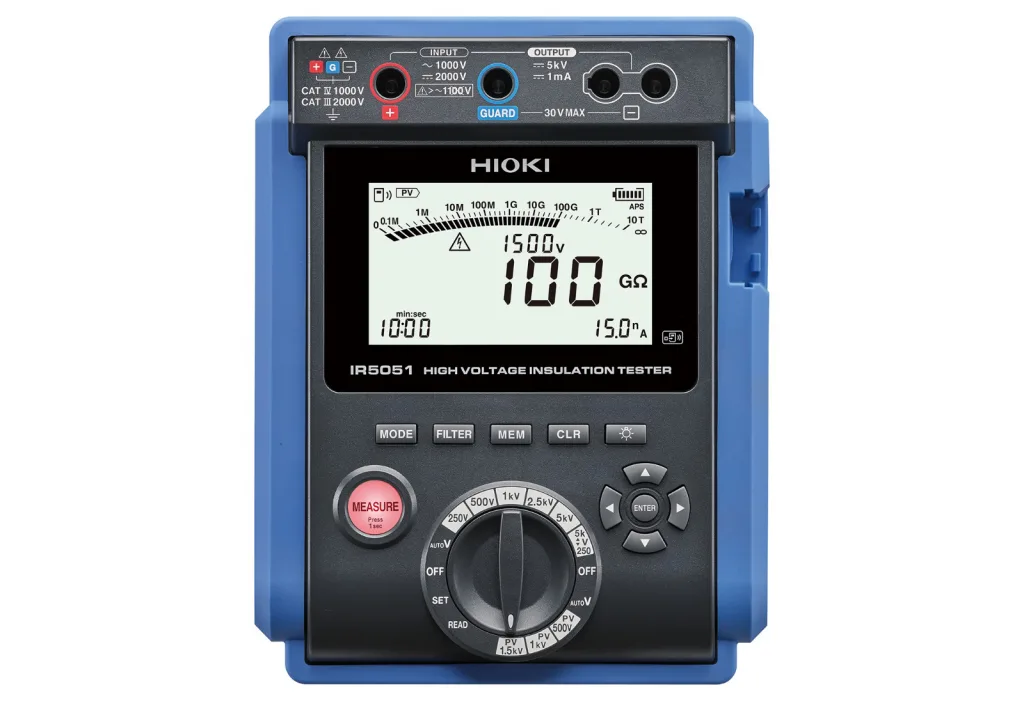

电子式绝缘电阻表IR5051
配备PV专用量程的Max. 5 kV的高压绝缘电阻测量
型号：IR5051
概要

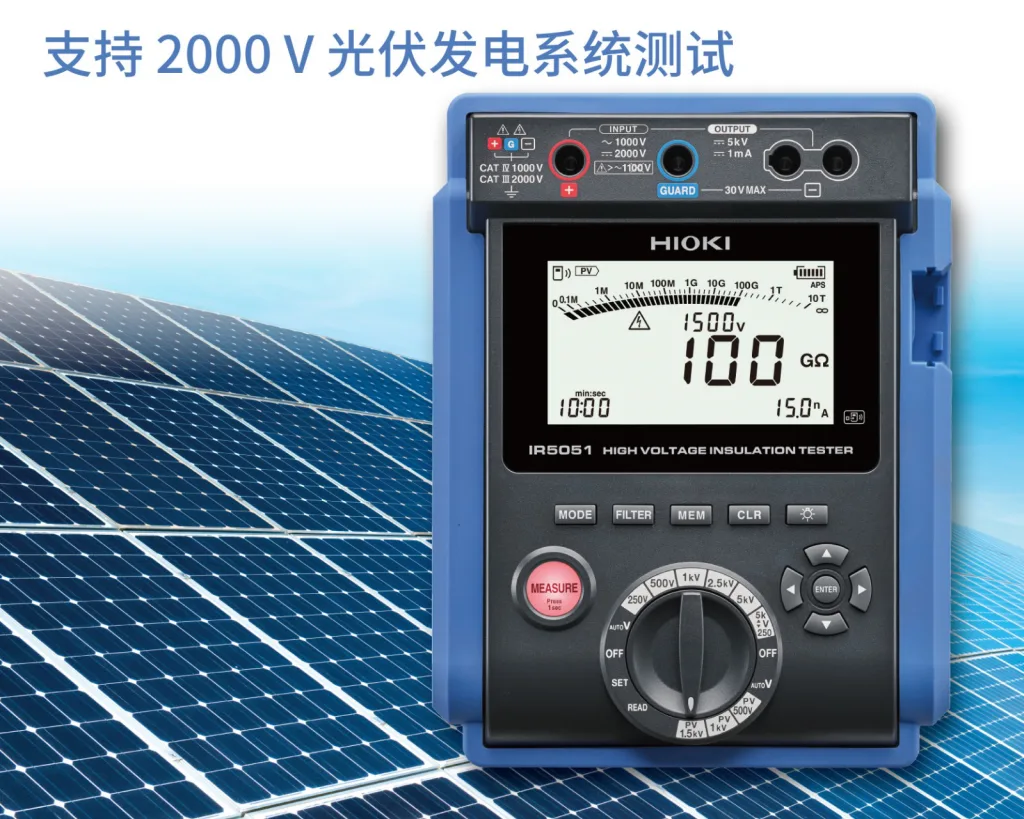

即使是正在发电也能测量绝缘电阻
IR5051设计符合安全标准 CAT III 2000和 CAT IV 1000，可安全测量高达DC 2000 V电压 的光伏发电系统的绝缘电阻和开路电压。
IR5051专为测量光伏面板的绝缘电阻而设计，可精确测量绝缘电阻值，而不会受到发电过程的影响。
在2000 V光伏发电系统中找到接地故障的光伏面板的功能
使用免费APP GENNECT Cross可找到光伏发电系统中接地故障的光伏面板。
1. 测量发电过程中的组串的绝缘电阻。 在已确认存在绝缘不良的组串中找到接地故障的光伏面板。
2. 测量该断路器的电压并发送给GENNECT Cross App，即可显示接地故障光伏面板的位置。IR5051 可安全、准确地测量高达DC 2000 V的电压。
可进行细微的输出电压设置
操作便捷的旋转开关。
・输出电压可从5个量程中选择。
・可以 10 V 或 25 V 为单位来设置输出电压，以适应特定的测试条件。
・电压测量：AC/DC 自动分辨测量。
可根据测试用途选择测量方法
若持续对被测物施加高压，则有可能损坏绝缘体。
通过尽量控制施加的电压来测试绝缘状态，以此防止施加高压造成的损坏。
IR5051具有多种绝缘判断功能，可根据测试用途选择最合适的测量方法。
绝缘判断指数的自动计算和显示
测量结束后，不仅可以显示绝缘电阻值和泄漏电流，还可以显示绝缘判断指数（DAR、PI、DD、静电电容）。
作为绝缘好坏的判断标准之一，根据经过规定时间时的测定值进行计算并显示。
绝缘电阻计的高安全性能
IR5051设计符合安全标准 CAT III 2000和 CAT IV 1000，具有最高的安全性能。您可能认为绝缘电阻测量是在断电条件下进行的，所以并不危险。 然而，IR5051具有更强的安全功能，以防发生意外。
测量开始：长按1秒后开始测量，以防止因错误操作而产生高压。产生高压时，测量键会闪烁提示。
测量结束后： 测量结束后，自动释放残留在被测物上的电荷。放电过程中，MEASURE键和放电标志闪烁，放电完成后闪烁停止。
保持测量稳定性的功能与性能
当被测物的电阻非常高时，绝缘电阻表只能测量微小的电流。 即使测量环境发生微小变化，也很容易影响测量结果，导致测量值不稳定。
IR5051使用屏蔽线和独特的测量技术来减轻环境的影响，从而实现至10TΩ的稳定测量。
支持无线技术 无线通信功能带来更多便利
使用选件无线适配器Z3210，可通过Bluetooth®通讯将测量数据传输到智能手机和平板电脑。
通过电流时间图表可获知有关高压电缆绝缘状态的信息。
使用APP GENNECT Cross的记录功能，可在测量的同时制作图表（最小采样1秒）。
绝缘电阻测量：“现场维护 ”功能可将测量位置和测量值记录到照片中。
报告制作：记录测量结果并在现场轻松创建 PDF 报告。
将测量数据传输至 Excel® 表单
打开Excel®文件，选择单元格进入待机状态。
按下Hold键，测量仪器的显示的数据内容被传送并导入到被选择的单元格中。
通过无线适配器Z3210可实现Bluetooth®通讯。
测量完成后通过 USB 通信传输数据
将测量仪器内保存的测量值和记录数据传输至计算机中。计算机上需要已安装Excel以及免费Excel插件 “Sequence Maker”。
使用通讯包 DT4900-01
适合户外作业的防尘防水携带盒
携带盒 C0102 是符合IP65的防尘防水的硬盒设计。能收纳绝缘电阻表主机和测试线，方便携带。
产品规格
基本参数（精度保证时间1年）
1: -20℃〜40℃（80% RH 以下）、40℃〜45℃（60% RH 以下）、 45℃〜50℃（50% RH 以下）
2：使用碱性干电池时， 5 kV发生，正负端子间开路，背光灯关闭，比较器关闭，23°C 参考值
| 测量项目 | 绝缘电阻测量、PV绝缘电阻测量、泄漏电流测量、电压测量、 静电电容测量（DD功能） |
|---|---|
| 端子间最大额定电压 | AC 1000 V、DC 2000 V |
| 对地最大额定电压 | 1000 V（CAT IV）、2000 V（CAT III） |
| 使用温湿度范围 | -20˚C〜50˚C ※1（无结露） |
| 保存温湿度范围 | -25˚C〜65˚C、80% RH以下（无结露） |
| 防尘防水性 | IP40（带保护壳，且不包括端子部分） IP65（C0212携带盒） |
| 适用标准 | EN 61010（安全性）、EN 61326（EMC）、IEC 61557-1, IEC 61557-2（绝缘兆欧表） |
| 电源 | 5号碱性干电池(LR6) ×8 ・镍氢充电电池(HR6) ×8 |
| 连续使用时间※2 | 约5小时（IR5051，未安装Z3210时），约4小时（IR5051-90，安装Z3210时，无线通讯时） |
| 体积及质量 | 195(W) × 254(H) × 89(D) mm、约1.7 kg（含电池） |
| 附件 | 测试线L9850-01 ×1、测试线L9850-02 ×1、测试线L9850-03 ×1、鳄鱼夹L9851-01×1、鳄鱼夹L9851-02×1、鳄鱼夹L9851-03×1、测试针L9852×1、携带盒C0212 ×1、5号碱性干电池(LR6) ×8、使用说明书×1、使用注意事项×1、无线适配器Z3210（仅限IR5051-90） |
功能参数
| 绝缘判断功能 | PI, DAR, DD, SV, Ramp, Timer ※1: PV绝缘电阻功能只能为定时器设置 |
|---|---|
| 其他功能 | 电池有效值范围显示，火线警告显示，自动省电，自动放电，背光灯， 蜂鸣，数据存储操作记录，数据存储保存记录，温湿度输入，经过时间显示，时钟功能，滤波器，硬件滤波器，保持功能，系统重启，USB 通讯功能（仅限安装DT4900-01时），无线通讯（仅限安装Z3210 时），比较器，柱状图，绝缘判断功能的切换，故障功能，负电压通知功能 |
PV绝缘电阻测量
| 输出电压范围 | DC 250 V～2.00 kV | ||
| 预设值测试电压 | 500 V, 1 kV, 1.5 kV | ||
| 设置分辨率 | 250 V～1 kV：10 V steps、1 kV〜5 kV：25 V steps | ||
| 额定测量电流（设置值） | 500 V | 1000 V | 1500 V |
| 精度保证范围（1） | 0.00 MΩ〜5.00 GΩ ±5% rdg ±5 dgt | 0.00 MΩ〜10.00 GΩ ±5% rdg ±5 dgt | 0.00 MΩ〜20.0 GΩ ±5% |
| 精度保证范围（2） | 5.01 GΩ〜100 GΩ ±20% rdg | 10.1 GΩ〜100 GΩ ±20% rdg | 20.1 GΩ〜100 GΩ ±20%rdg |
| 额定电流 | 额定测量电压（设置值）÷能维持开路电压的下限电阻值 | ||
| 短路电流 | 2 mA以下 | ||
| 可测次数 | 1000次以上 | ||
绝缘电阻测量
| 输出电压范围 | DC 250 V～5.20 kV | ||||
| 设置分辨率 | 250 V～1 kV：10 V steps、1 kV〜5 kV：25 V steps | ||||
| 额定测量电流（设置值） | 250V | 500V | 1000V | 2500V | 5000V |
| 精度保证范围（1） | 0.00 MΩ〜2.50 GΩ ±5% rdg ±5 dgt | 0.00 MΩ〜2.50 GΩ ±5% rdg ±5 dgt | 0.00 MΩ〜10.0 GΩ ±5% rdg ±5 dgt | 0.00 MΩ〜25.0 GΩ ±5% rdg ±5 dgt | 0.00 MΩ〜50.0 GΩ ±5% rdg ±5 dgt |
| 精度保证范围（2） | 2.51 GΩ〜500 GΩ
±20% rdg | 5.01 GΩ〜1.00 TΩ
±20% rdg | 10.1 GΩ〜2.00 TΩ
±20% rdg | 25.1 GΩ〜5.00 TΩ
±20% rdg | 50.1 GΩ〜10.00 TΩ
±20% rdg |
| 额定电流 | 1 mA〜1.2 mA | ||||
| 短路电流 | 2 mA以下 | ||||
| 可测量次数 | 200次以上 | ||||
电流（泄漏电流）测量精度± 3%rdg ± 3dgt（精度保证范围：1.00 nA〜3.00mA）
| 量程（自动量程） | 10 nA | 100 nA | 1000 nA | 10 μA | 100 μA | 1 mA |
|---|---|---|---|---|---|---|
| 显示范围 | 0.00nA ～ 9.99 nA | 9.0 nA ～ 99.9 nA | 90 nA ～ 999 nA | 0.90 μA〜9.99 μA | 9.0 μA〜99.9 μA | 90 μA〜999 μA※1 0.90 mA〜3.00 mA※2 |
| 分辨率 | 0.01 nA | 0.1 nA | 1 nA | 0.01 μA | 0.1 μA | ※1: 1 μA ※2: 0.01 mA |
电压测量
| 精度保证范围 | AC 30 V〜1000 V(45 Hz〜65 Hz) DC ±10 V〜±2000 V |
|---|---|
| 精度 | ± 3% rdg. ± 3dgt. |
| 输入电阻 | 500 kΩ以上(DC, 45 Hz〜65 Hz) |
| 过负载保护 | AC 1100 V（1分钟间 正负端子间） DC 2200 V（1分钟间 正负端子间） |
电容测量 在绝缘电阻测量结束后自动进行电容测量（输出电压为 250 V 以下时除外）
| 精度 | ±10 %rdg ±5 nF（精度保证范围：10.0 nF〜25.0 µF） | ||
| 量程 | 100 nF | 1000 nF | 10 μF |
| 显示范围 | 0.0 nF ～ 99.9 nF | 100 nF ～ 999 nF | 1.00 μF ～ 9.99 μF※1 10.0 μF ～ 25.0 μF※2 |
| 分辨率 | 0.1 nF | 1 nF | ※1: 0.01 μF ※2: 0.1 μF |
