高精度霍尔传感器

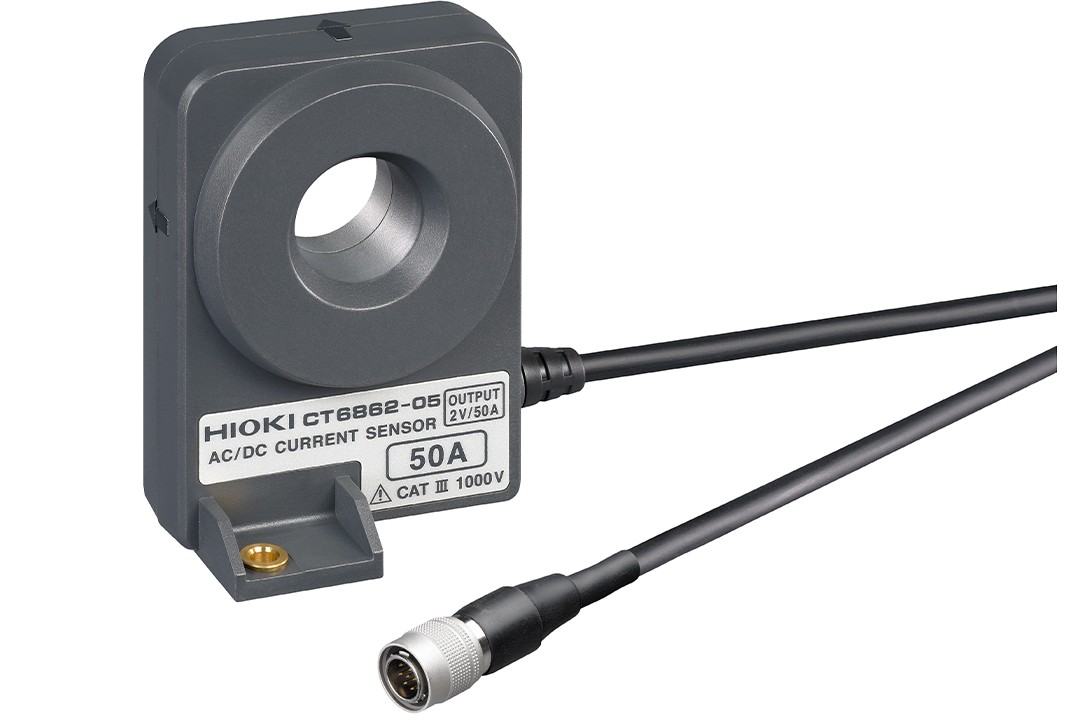

AC/DC电流传感器CT6862-05

Name: CT6862-05 AC/DC电流传感器CT6862-05
Brand: 日置 HIOKI
SKU: CT6862-05

频率特性：DC〜1MHz(位相〜300 kHz) 额定电流：AC/DC 50A 可测导体直径：φ24mm

● 超高精度，±0.06% 振幅精度，±0.2 度相位精度
● 宽频带 DC ~ 1 MHz，良好的频率特性
● 应用于电动和混合动力车领域
● 使用温度范围−30℃〜85℃，适用于汽车方面的测量
● 应用于太阳能发电，电池充放电测量和逆变器次级电路测量
● 使用示波器/存储记录仪可观测波形（搭配传感器单元）

※请使用1MΩ以上的高输入阻抗的测量仪器主机。

立即询价 / 申请演示加入询价车

型号：CT6862-05

概要

● 超高精度，±0.06% 振幅精度，±0.2 度相位精度

● 宽频带 DC ~ 1 MHz，良好的频率特性

● 应用于电动和混合动力车领域

● 使用温度范围−30℃〜85℃，适用于汽车方面的测量

● 应用于太阳能发电，电池充放电测量和逆变器次级电路测量

● 使用示波器/存储记录仪可观测波形（搭配传感器单元）※请使用1MΩ以上的高输入阻抗的测量仪器主机。

$(document).ready(function() {

$('#img_a').click(function() {

showVideo('video_a', 'XNDc3MjI1NTEwMA==');

});

$('#img_b').click(function() {

showVideo('video_b', 'XNTIwMTE2Mzk3Ng==');

});

$('#img_c').click(function() {

showVideo('video_c', 'XNTg3NzQwOTIxMg==');

});

产品规格

基本参数（精度保证期：1年）

额定电流	AC/DC 50 A
最大允许输入	100 A rms(在降额范围内)
频率特性	振幅: DC ~ 1 MHz 相位: DC ~ 300 kHz
振幅和相位精度	DC (±0.05% rdg. ±0.01% f.s. ,相位: 无限制) 16 Hz ≤ f ≤ 400 Hz (±0.05% rdg. ±0.01% f.s. , ±0.2°) 规定至1 MHz
功率消耗	5 VA max. (电源供应为50 A/55 Hz, ±12 V )
输出电压率	2 V/额定电流量程※本仪器的输出为是通过传感器单元输出的AC+DC电压。
对地最大额定电压	AC/DC 1000 V (50/60 Hz, CAT III )
钳口直径	φ 24 mm以下
操作温湿度	-30°C〜 +85°C, 80% rh以下 (不凝结)
电源供应	经由功率分析仪PW8001、PW6001、PW3390、传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供给
体积及重量	70W× 100H× 53D mm，线长: 3 m， 340 g
附件	标识带× 6，说明书× 1

可搭配使用的产品

适用产品/单元	CT6862	CT6862-05

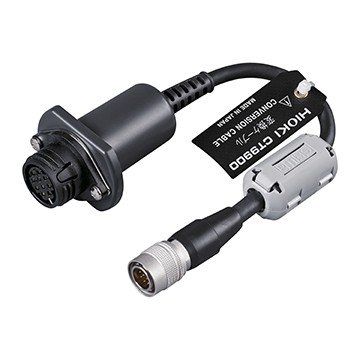

PW6001，PW3390	△（需要CT9900）	○

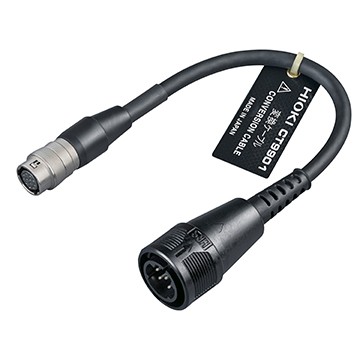

3390	○	△（需要CT9901）
3193系列	○	△（需要CT9901）
8971	△（需要9318）	△（需要9318，CT9901）
8940	×	×
3CH电流单元U8977	△（需要CT9900）	○
