记录仪（示波记录仪、存储记录仪）

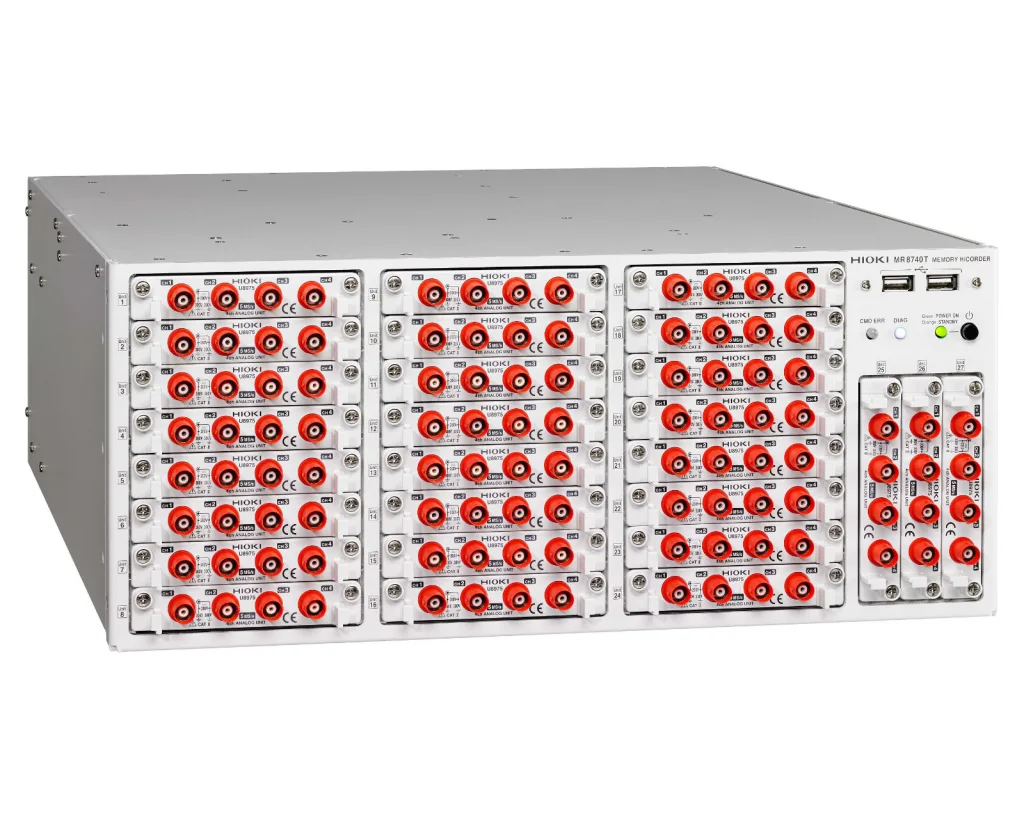

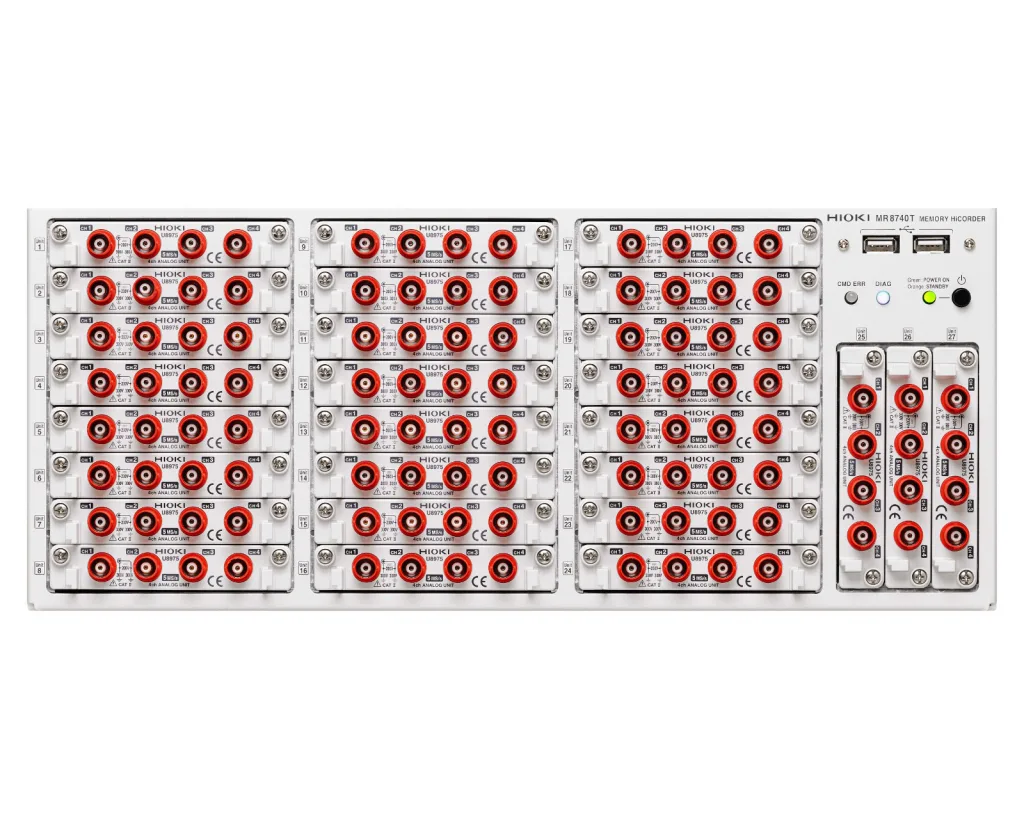

存储记录仪MR8740T

Name: MR8740T 存储记录仪MR8740T
Brand: 日置 HIOKI
SKU: MR8740T

Max.仅模拟108ch〜96ch+逻辑48ch ，20MS/s

● 适用于ECU等高性能电路板的多点检测
● 模拟108ch~模拟96ch+逻辑48ch输入
● 媒介保存所需时间最短是原来的1/100
● 20MS/s所有通道同时采样
● 模拟所有通道绝缘输入，实现安全测量
● 支持4K监视器，无需重叠即可显示多通道波形
● 1单元可4ch输入（4ch模拟单元U8975、4chDVM单元U8991）
● 可以产生恒压、恒流、模拟电阻（VIR发生单元U8794）

立即询价 / 申请演示加入询价车

型号：MR8740T

概要

● 适用于ECU等高性能电路板的多点检测

● 模拟108ch~模拟96ch+逻辑48ch输入

● 媒介保存所需时间最短是原来的1/100

● 20MS/s所有通道同时采样

● 模拟所有通道绝缘输入，实现安全测量

● 支持4K监视器，无需重叠即可显示多通道波形

● 1单元可4ch输入（4ch模拟单元U8975、4chDVM单元U8991）

● 可以产生恒压、恒流、模拟电阻（VIR发生单元U8794）主机需要搭配专用选件中的输入单元。请另外购买输入线等各种选件。

产品规格

基本参数（精度保证时间1年，调整后精度保证时间1年）

输入单元数	最大27个插槽
通道数	模拟最大108ch (使用U8975时), 或模拟96ch + 逻辑48ch (使用U8975+8973时) 模拟最大54ch (使用8966时), 或模拟48ch+逻辑48ch (使用8966+8973时) ※8973逻辑单元的插槽限制为25～27限定, 最多3个单元 ※8971电流单元，最多4个单元 ※8977电流单元，最多3个单元 ※模拟单元的通道间和主机之间都绝缘，逻辑单元的通道之间都和主机共地
测量量程	100mV〜400V, 12档量程, 分辨率: 量程的1/2000 (使用8966时) 4V〜200Ｖ, 6档量程, 分辨率: 量程的1/32000 (使用U8975时) 100mV〜1000V, 5档量程, 分辨率: 量程的1/1000000 (使用MR8990时) 1V, 10V, 100V, 3档量程, 分辨率: 量程的1/1000000 (使用U8991时)
最大输入电压	DC 1000 V/AC 700 V (使用U8974时), DC 400 V (使用8966时), DC 200 V (使用U8975时), DC 40 V (使用U8978时)
频率特性	使用8966时: DC〜5MHz (-3dB)
最高采样速度	20MS/s 所有通道同时, 外部采样率10MS/s
测量功能	存储记录
内存容量	1GW 16MW/ch (使用8966时),　8MW/ch (使用U8975或MR8990时), 4MW/ch (使用U8991时)
内置存储设备	SSD 640GB

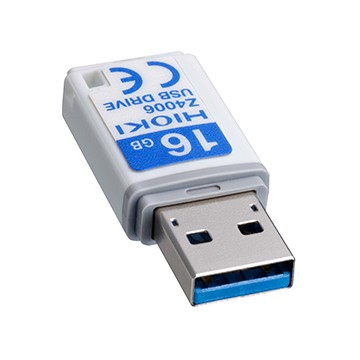

外部存储设备	USB存储×8
监视器输出	HDMI（支持分辨率4096×2160），DisplayPort 1.4 × 3（支持分辨率最高3840×2160）推荐分辨率 1920×1080 dot以上 ※通过非DisplayPort端口连接监视器时，需使用主动式电缆。
外部接口	[LAN] 2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T（2个端口）（DHCP、DNS、FTP服务器/客户端，HTTP服务器），[USB] USB3.2（Type A） × 3, USB3.2（Type C）× 1, USB2.0（Type A）× 6
电源	AC100〜240 V, 50/60 Hz (400 VA max.)
体积及重量	426W × 177H × 505D mm, 14.0 kg (仅限主机)
附件	电源线×1, 快速测量指南×1, 使用上的注意事项×1, 空白面板（仅限空白插槽）, 机架安装支架
