● 4chDC，和最大20kHz的正弦波信号输出
● 信号输出±10V, 5mA
● 和存储记录仪系列组合使用
（适用机型有限，不适用于原8847、原MR8847-01/-02/-03）
● 各通道之间，以及通道和外壳之间绝缘
安装在存储记录仪上使用。※不标配输出线，需要另外购买。
记录仪（示波记录仪、存储记录仪）

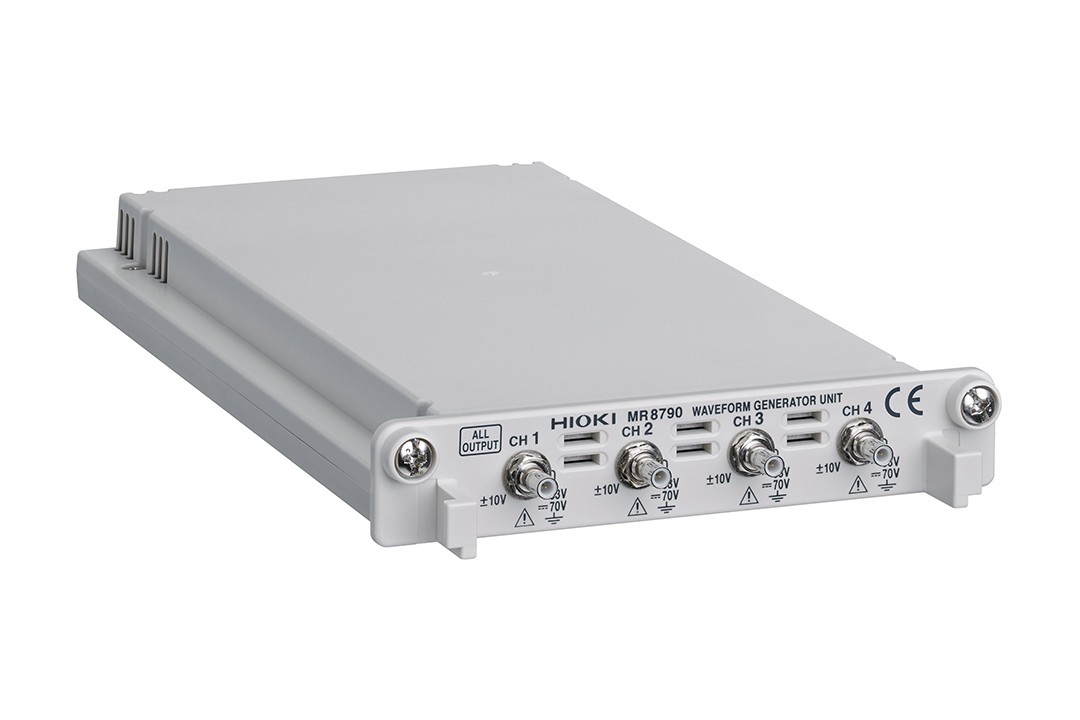

波形发生单元 MR8790
4通道，DC输出±10V，正弦波输出1Hz〜20kHz
型号：MR8790
概要
● 4chDC，和最大20kHz的正弦波信号输出
● 信号输出±10V, 5mA
● 和存储记录仪系列组合使用（适用机型有限，不适用于原8847、原MR8847-01/-02/-03）
● 各通道之间，以及通道和外壳之间绝缘安装在存储记录仪上使用。※不标配输出线，需要另外购买。
产品规格
基本参数（精度保证时间1年，调整后精度保证时间1年）
| 输出端口 | 通道数: 4ch, SMB端子 (输出电阻 1Ω以下) 对地最大额定电压: AC 30 V rms 或DC 60 V |
|---|---|
| 输出电压范围 | -10V～10V (振幅设置范围 0 V～20 Vp-p, 设置分辨率 1 mV) |
| 最大输出电流 | 5 mA |
| 输出功能 | DC，正弦波（输出频率0 Hz～20 kHz） |
| 精度 | 振幅精度: ±0.25% of setting ±2 mVp-p (1 Hz～10 kHz) 偏置精度: ±3 mV DC输出精度: ±0.6 mV |
| 其他 | 自检功能（电压，电流） |
| 体积及重量 | 106W × 19.8H × 196.5D mm, 230 g |
| 附件 | 无 |
