BOR-EX 型多点钻孔位移计（MPBX）可精确测量岩石、土体和混凝土结构中的纵向位移。
BOR-EX 可精确测量岩石、土体和混凝土结构中的纵向位移。通常用于监测基础沉降、隧道上方地层沉降、支护结构位移以及地下洞室变形。

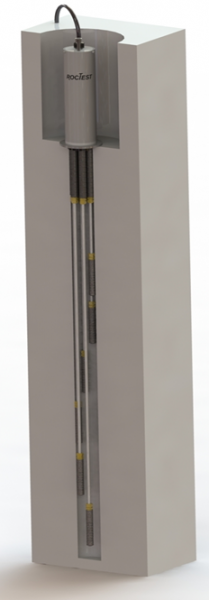

钻孔位移计包括锚、延长杆和参考头。锚通过延长杆连接到仪器头部，延长杆通常置于保护套管内。该套管确保杆可自由移动，并将锚的所有运动传递到杆端。然后通过测量延长杆端部相对于位移计头部参考板的位移来计算岩石或土体相对于头部的运动。
提供三种头部类型：仅机械读数型（BOREX-M）、仅电气读数型（BOREX-E）以及可同时进行机械和电气读数的型号（BOREX-E/M）。机械读数使用深度规或百分表进行，而电气读数使用振弦式或电位器式传感器完成。
锚
可灌浆钢筋锚：安装方便，是岩石向下钻孔的首选锚型。也可通过特殊灌浆技术在向上钻孔中安装。钻孔壁与浆体之间良好接触对于确保周围材料的任何运动都传递给锚非常重要。在 3 英寸（NX）钻孔中最多可安装六个锚。
液压 Borros 型锚：此类锚通常用于需要爪深贯入以提供良好锚固的土体中，例如预期会发生缩孔的场合。单作用锚包含 3 个爪，通过液压泵伸入周围土体。双作用锚在锚的顶部和底部均有可伸出的爪。爪一旦伸出便无法缩回。安装后钻孔通常灌浆固定。此类锚的安装需要液压管路和泵。
延长杆
提供两种延长杆：玻璃纤维和不锈钢。玻璃纤维杆的主要优点是安装简便快捷。玻璃纤维杆位移计在工厂组装完成后运往现场，即可安装。不锈钢杆更适合长距离位移计。此类杆分段供应，在现场组装。
保护管
杆通常安装在保护管内，以保护其免受注入浆体和其他约束材料的侵害。对于不锈钢杆，管子分段供应；对于玻璃纤维杆，如果未预先组装，可连续长度发货。
杆定中器
可使用杆定中器保持延长杆的位置。强烈建议在非灌浆的深层安装中使用。
主要特性
结构坚固
机械、电气或同时读数
不锈钢或玻璃纤维杆
杆上带保护套管
多种锚可供选择
应用领域
精确测量岩石、土体和混凝土结构中的纵向位移
横向受荷桩和板桩的变形
监测基础沉降
支护结构位移
地下洞室变形
| DIAL INDICATOR 1 | DEPTH GAGE 1 | VIBRATING WIRE 2 | POTENTIOMETER 3 | |
| Range : | 50 mm | 150 mm | 25, 50, 100,150, 200 mm | 25, 50, 100, 150 mm |
| Accuracy : | – | ±0.003 mm | ±0.25 % F.S. (±0.1 % in option) | ±0.5 % F.S. |
| Resolution : | 0.01 mm | LCD: 0.001 mm Vernier: 0.01 mm | 0.02% F.S. | 0.01 mm |
| Readout Instruments : | – | – | MB-3TL, SENSLOG, SL Module | Contact Roctest |
| Operating Temperature : | – | 0 to +40°C (LCD) | -20 to +80°C | -20 to +80°C |
| Thermistor : | – | – | One 3-kΩ per sensor (see model TH-T) | Available on request |
| Electrical cable : | Multiconductor with variable numbers of twisted shielded pairs (according to number of sensors per exten-someter) grounded, PVC jacket (standard), with thermistor. Or with individual cable for each sensor (IRC-41A) | |||
| Electrical head | Including a PVC protective tube with variable overall dimensions, and a protective cap, all splash proof. | |||
| Fiberglass Rods: | 6.4 mm with BOREX-E or 9.5 mm with BOREX-E/M and M. Protected in a polyethelene tube. | |||
| Stainless steel Rods | 6.4 mm. Protected in 13.7-mm O.D. lengths of PVC tube. |
Please specify:
- Model (BOREX-E, E/M, M)
- Type, number and position of anchors
- Type of rods
- Borehole diameter
- Type and range of sensors
- Cable (length, individual or multiconductor)
Optional Accessories:
- Readout instruments
- Non-groutable Spring Leaf Anchors
- Invar rods for limited thermal effects
- Additional thermistors
- Grout tube
- Grout plate
- Tool kit
