● 外形小巧、性能强大
● 即使在布线困难、空间有限的情况下，也能轻松地安装多个传感器
● 额定电流AC/DC 2 A
高精度霍尔传感器

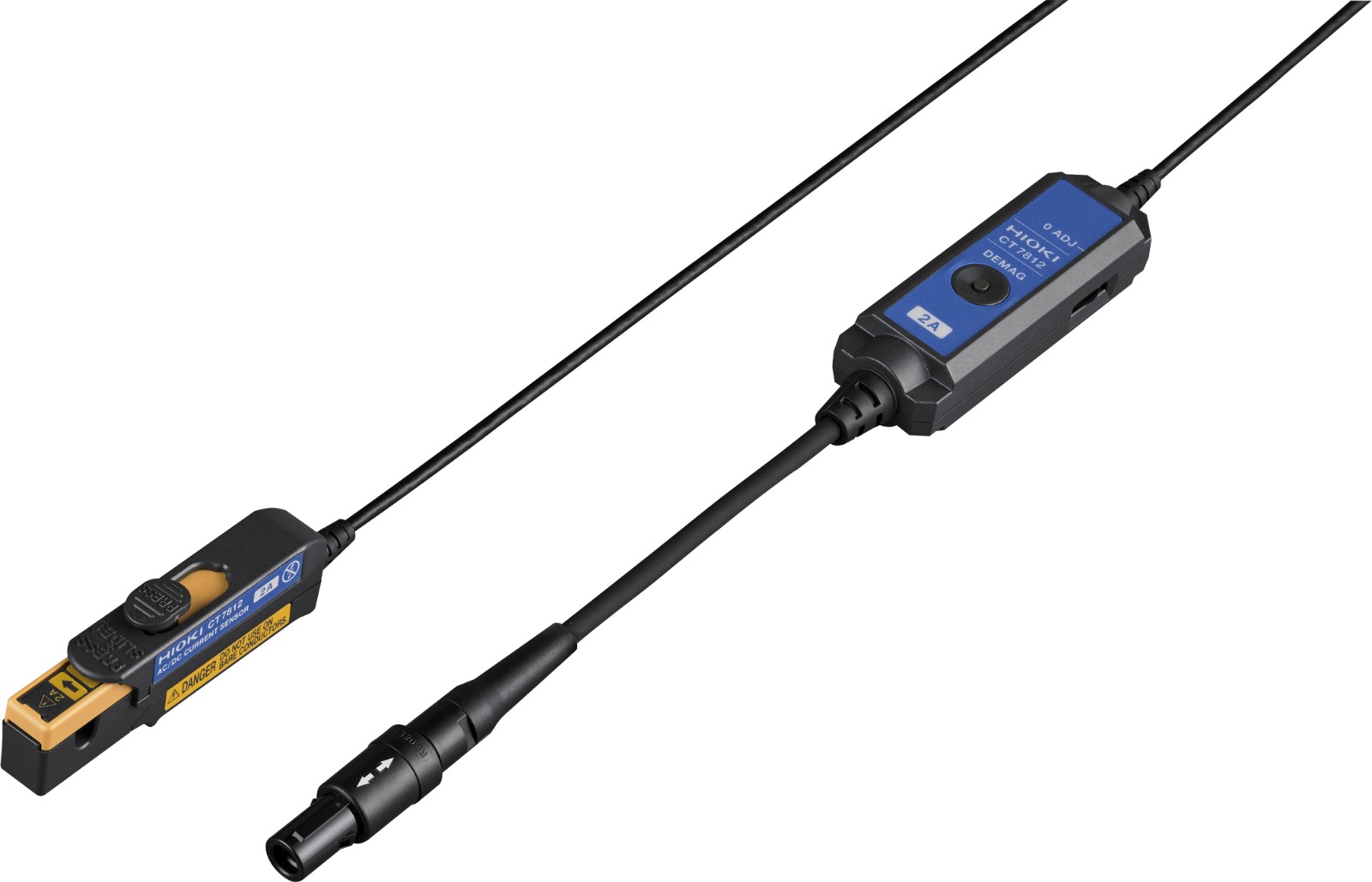

AC/DC电流传感器CT7812
小型电流传感器 DC～100kHz、AC/DC 2 A、φ 5 mm
型号：CT7812
概要

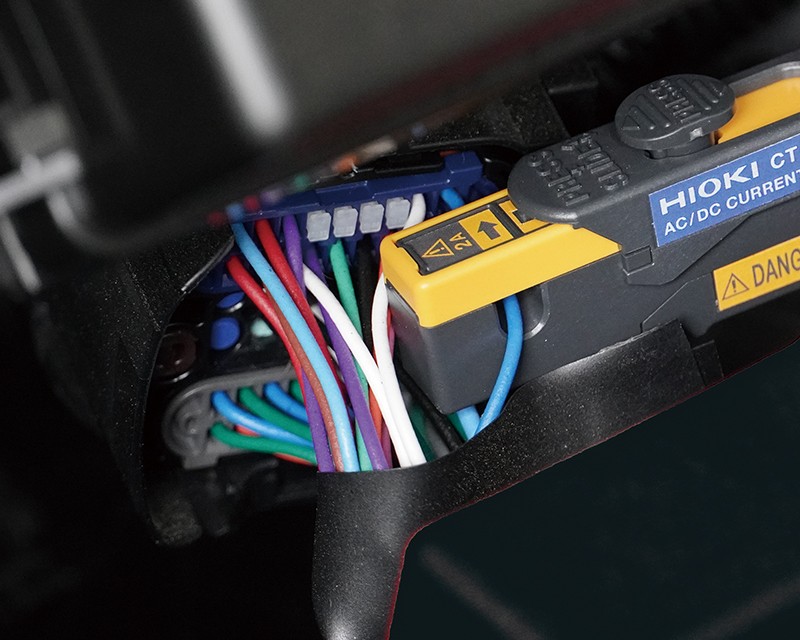

小型· 非接触式· 高精度
即使在布线困难、空间有限的情况下，也能轻松地安装多个传感器。小型也能实现高性能、高精度测量。
应用温度范围广
即使在周围温度变化范围为-40℃至85℃的环境下，也能精确测量低电平直流（DC）电流。

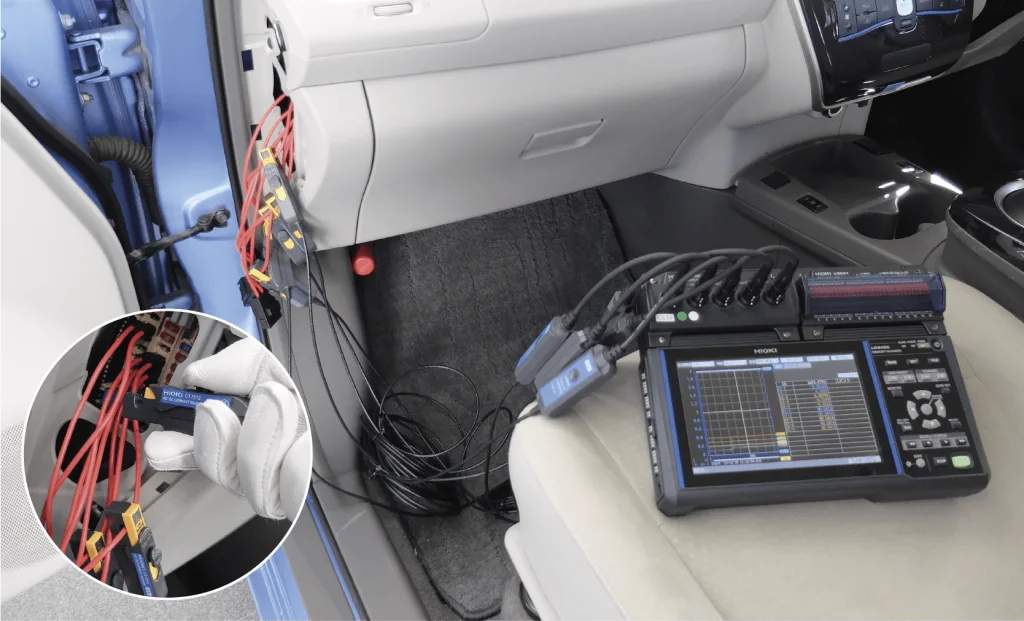

助力新能源车能耗管理的暗电流测量
为削减范围三排放而加速产品开发
为实现范围三减排目标、达成脱碳适配，必须准确掌握自有产品对环境产生的影响。制造商必须向终端用户明确公示其产品的功耗。同时，降低自有产品功耗也成为开发工程师的重要任务。
本文将介绍如何通过采集电流与温度数据，为发现电子设备内部元器件的能量损耗提供线索。
产品规格
基本参数（精度保证时间1年）
| 额定测量电流 | AC/DC ２A |
|---|---|
| 最大输入电流 | 3 A rms连续(±4.3 A peak频率降额以下) |
| 频率范围 | DC～100kHz |
| 可测量导体直径 | φ 5 mm以下 |
| 连接器形状 | HIOKI PL14 |
| 可使用温度范围 | 传感器部:-40℃〜85℃、80% rh以下(无结露) 继电盒:-25℃~50℃，80% rh以下(无结露) |
| 外形尺寸 | 传感器部: 76.5W × 23.4H ×14.2D mm (不含突起部、电线) 继电盒: 80W × 20H × 26.5D mm (不含突起部、电线) |
| 重量 | 140 g |
| 输出线长度 | 4m (传感器与继电盒之间)、0.2 m (继电盒与输出连接器之间) |
| 附件 | 彩色标签(频道识别用)、便携包、使用说明书、使用注意事项 |
