数据采集仪

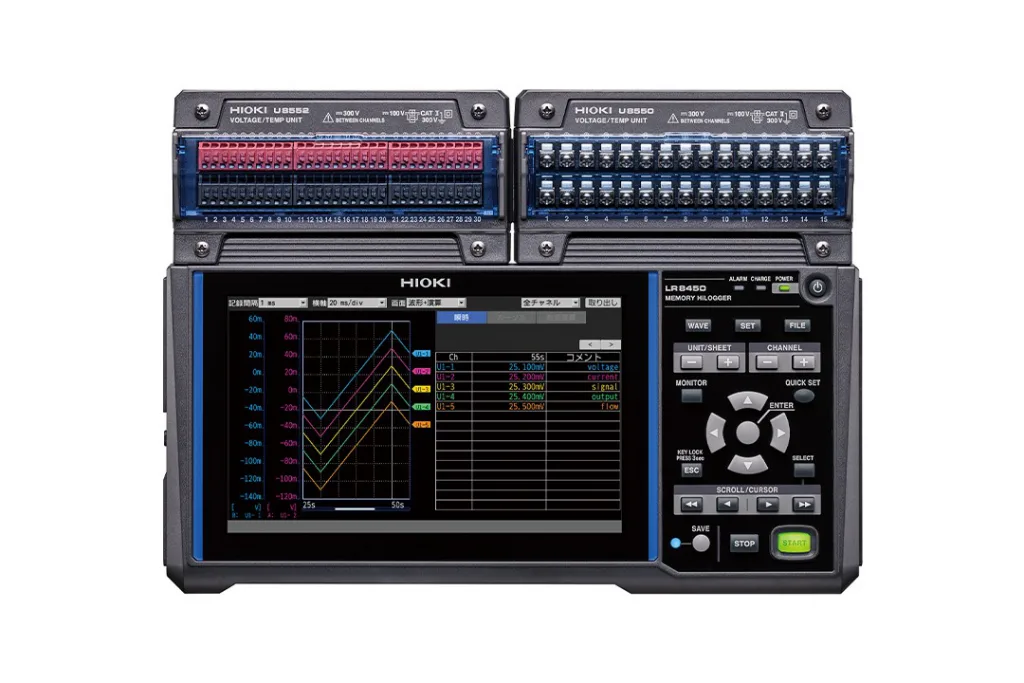

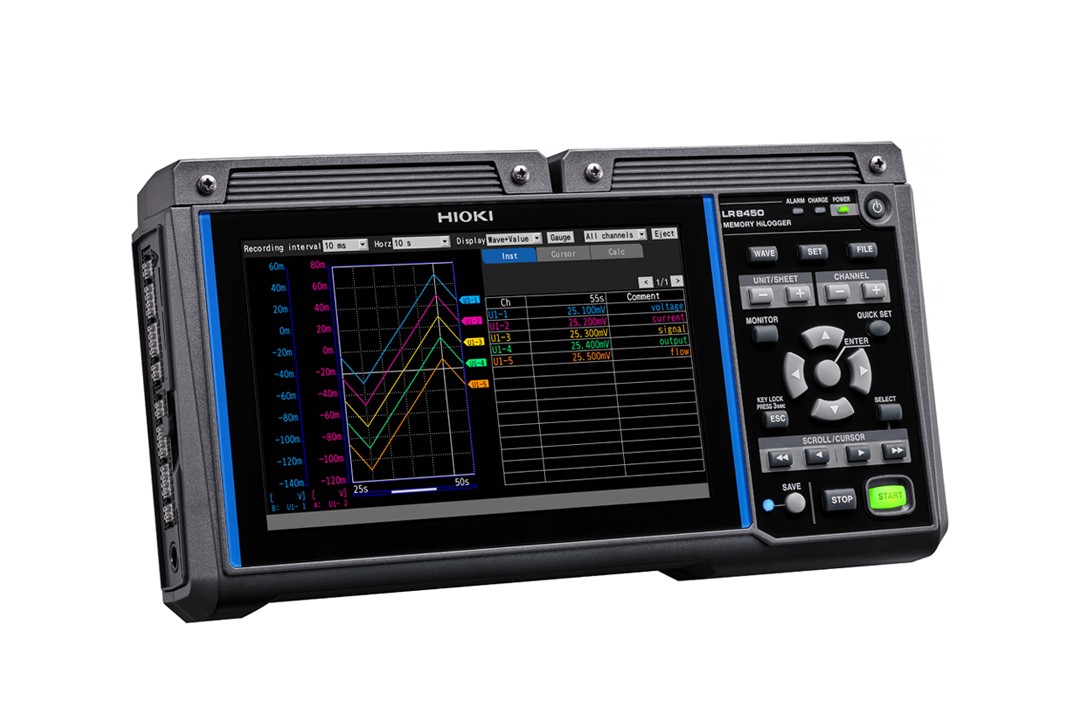

数据采集仪LR8450-01

Name: LR8450-01 数据采集仪LR8450-01
Brand: 日置 HIOKI
SKU: LR8450-01

直连单元/无线单元可选，最大330ch绝缘输入；最快1ms采样。1ms采样率，通过增加直连单元和无线单元，最多可达330通道的数据采集仪。

● 无线机型，通过增加直连单元、无线单元最多可达330ch（LR8450-01）
● 能以1ms采样率测量压力等各种传感器的输出电压
● 直接连接应变片后能以最快1ms采样率进行测量
● 即使在逆变器等高压高频的附近也能稳定测量，大幅降低了干扰的影响
● 使用无线单元可最大程度地减少信号线的电线长度并防止故障发生。（LR8450-01）
● 使用配备有无线局域网的数据记录仪，则可以在PC上远程观测数据。（LR8450-01）

立即询价 / 申请演示加入询价车

型号：LR8450-01

概要

使用一台数据采集仪即可测量多个信号

数据采集仪LR8450可在单机上实现多路模拟信号测量与 CAN 协议数据采集。测量数值可通过机身显示屏在测试现场实时查看，有效提升现场测量作业的操作性与工作效率。

温度测量

热电偶、RTDs（Pt100 / Pt1000等）、热敏电阻

电气信号

电压、电流、电阻

机械信号

应变（振动、应力）

车辆与控制通信

CAN / CAN FD

即开即用，即刻测量

GENNECT Space 是一款可统一管理日置（HIOKI）测量仪器所采集数据的测量数据整合软件。通过简化测量系统的搭建流程，减少设置耗时，让您更专注于数据分析工作。

无需编程，一站式构建测量工作流

监视、记录、可视化、分析，均可在同一环境中完成。

多台测量仪器，统一整合至单一工作流

数据采集仪、功率分析仪等设备，可在统一时间轴上无缝协同工作。

所有测量仪器参数，由 PC 统一管理

无需逐台单独设置，集中式管理大幅提升设置效率。

点击查看详情

无线单元最多可增加至7台，最多输入330通道

如果是电压/温度单元U8552× 4台+无线电压/温度单元LR8532× 7台，则可以实现总共330通道的测量。

通过改变组合的单元，可以测量电流、CAN、电压、温度、应变、湿度、电阻。也有可以使用直连单元的标准机型。标准机型LR8450

模拟600 ch同步采样测量【V2.10以上】

连接多个LR8450外部同步端子( SYNC.IN、SYNC.OUT )后，最多可进行5台(模拟600 ch )的同步采样测量。
※连接无线单元时，无法使用同步采样功能

适用于布线困难的场所

如果使用LR8450-01和无线单元，可以用最小限度的布线进行测量，从而缩短作业的时间。当测量对象在实验室，无需在确认数据的监控室的墙上打洞并布置较长测试线。

通过PC或平板设备对数据进行远程监控

通过将LR8450-01无线网络连接PC或平板设备，可通过HTTP 服务器进行远程操作，或通过FTP服务器获取数据。

通过消耗电流的多点检测实现能耗的可视化

EV汽车除了电机以外，还搭载了ECU等各种各样的电气零部件，都会消耗电能。为了延长EV汽车的续航距离，避免无效的能量损耗是非常重要的。为了正确把握ECU和电气设备的实际能耗，比较理想的是进行实车测量。

通过使用HIOKI的LR8450、电流模块和电流传感器，即便是在实车中也能轻松实现多点测量。根据记录消耗电流的数据，可以明确需要优化的地方，有利于大幅降低能耗。

以最快1ms的采样率测量电流

电流模块U8556（链接对应产品）

小型非接触式电流传感器

AC/DC电流传感器CT7812（2A）

AC/DC电流传感器CT7822（20A）

非接触CAN传感器操作实例

使用非接触式 CAN 传感器进行实际汽车行驶试验的视频。（1分40秒）
将测到的车内温度模拟数据与CAN数据同时以波形的形式显示在记录仪上。
( LR8450仅可使用直接连接型单元)

同时显示模拟数据和 CAN 数据波形

最高采样: 10ms (最多50ch )
将 CAN 信号实时转换为模拟波形并显示（无法观测 CAN 信号波形本身）。通过波形可同时确认电压、温度和应变等模拟数据以及从 CAN 总线获取的车速和转数等信息。

无线单元只需两步就能简单登录！

数据采集仪 LR8450-01通过搭载无线Lan来实现数据采集，非常适合收集散落的各个地方的数据、以及配线困难处的测量。无线单元最多可增设7个单元、最多可测量330个通道。

高压、高频下也可稳定测量降低噪声干扰的影响

以往机型在干扰环境下测量温度时，测试值易受高频影响发生漂移，产生较大变动，从而无法正常测量。而数据采集仪LR8450针对此问题进行了重新设计，大大减少了高频噪声的影响。非常适合测量逆变器、电池等周边温度的测量。

直接连接应变片最快能以1ms的采样率进行测量

数据采集仪LR8450可直接连接应变片、测量应力。最快能以1ms的采样率进行测量、并可记录数10Hz，非常适合测量运动部件上的应力和负载、制动和配管的应变测量。可自由增加多个测量单元、根据实际场景、同时记录应变、温度·电压。

以1ms采样率对压力传感器、各种传感器的输出进行测量

使用测量单元：高压电压单元U8553

能以最快1ms采样率进行测量。

1ms采样率适用于记录压力或是振动等几十Hz的各种传感器的输出。

温度测量操作演示

6步教你轻松使用数据采集仪进行温度测量与数据导出。

通过测量温度和热流量进行BEV的热管理

将数据采集仪LR8450 和热流传感器FHF05两台设备组合后能够进行热流的测量。由于除了温度测量还能确认热量流动的方向，因此有助于验证温控管理的情况。

点击查看详情

产品规格

基本参数（精度保证时间1年）

最多可连接单元个数	直连单元4台+无线单元7台
可连接的单元（直连单元）	U8556，U8550, U8551, U8552, U8553, U8554, U8557 (U8557适用本体版本V3.00及以上)

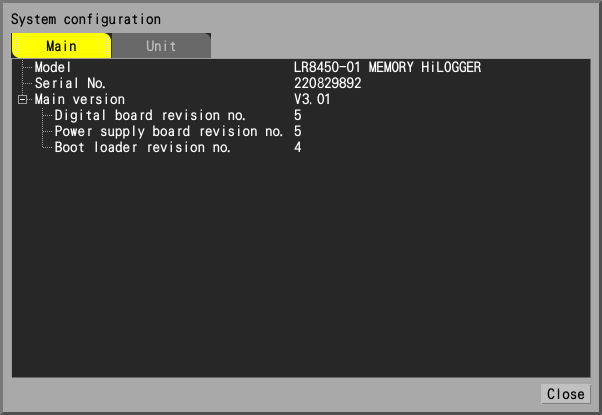

可连接的单元（无线单元※）	LR8530, LR8531, LR8532, LR8533, LR8534, LR8535, LR8536, LR8537 ※本体版本V1.20及以上适用（LR8535适用本体版本V2.00及以上，LR8536适用版本V2.20及以上，LR8537适用本体版本V3.00及以上）
测量通道数	直连单元最多120ch，直连单元和无线单元最多330ch
脉冲/逻辑输入	[通道数] 8ch (主机共地，非绝缘，每个通道的脉冲/逻辑输入的专有设置) [输入形态] 无电压触点，集电极开路，电压 [累积] 0〜1000M脉冲，分辨率1脉冲 [转速] 0〜5000/n (r/s)，分辨率1/n (r/s)，0〜300000/n (r/min)，分解能 1/n (r/min)，n是每转的脉冲数，从1到1000 [逻辑输入] 在每个记录间隔记录1或0
记录间隔	1 ms※, 2 ms※5,5 ms※（※5: 仅在使用1 ms / S单元时可以设置）, 10 ms〜1 h, 22种设置, 可以为每个单元设置数据更新间隔
数据保存	SD存储卡/U盘可选（仅限HIOKI原装选件能保证正常操作）
LAN接口	符合100BASE-TX/1000BASE-T, DHCP, DNS, 功能: 通过Logger Utility软件进行数据采集/通过条件设置，通讯指令设置并记录控制，和FTP服务器/客户端, HTTP服务器, NTP客户端, NTP服务器时间同步
无线LAN接口	IEEE802.11b/g/n 通讯距离：可见范围30 m 加密功能：WPA-PSK/WPA2-PSK、TKIP/AES 可使用通道：1 通道～ 11 通道适用模式：无线单元连接、自动连接功能、无线LAN功能的ON/OFF 功能：通过通讯命令设置/记录控制， FTP服务器/客户端功能， HTTP服务器功能，NTP客户端功能
USB接口	符合USB2.0×2 (U盘, 键盘, 集线器连接), ×1 (通过Logger Utility采集数据/设置条件, 通过通讯命令设置/记录控制通信, 将SD存储卡中的数据传送至PC)
SD卡槽	符合SD标准×1 (符合SD/SDHC存储卡), 保证操作: Z4001, Z4003
显示器	7英寸TFT彩色液晶显示屏（WVGA800×480点）
功能	实时保存数据至SD卡/U盘，数值/波形运算，报警输出8ch，电压输出2端子（可5V/12V/24V切换）
电源	[AC适配器] Z1014 (AC100〜240 V, 50/60 Hz), 95 VA Max. (含AC适配器), 28 VA Max. (仅限主机) [电池组] Z1007 (可安装2个)/连续使用时间4 h (使用2个参考值), 20 VA Max. [外部电源] DC 10〜30 V, 28 VA Max.
体积及重量	未安装单元: 272W × 145H × 43D mm, 1108 g (不含电池) 安装2个单元时: 272W × 198H × 63D mm 安装4个单元时: 272W × 252H × 63D mm
附件	快速测量指南×1, USB线缆L1003×1, AC适配器×1，电波使用上的注意事项×1
